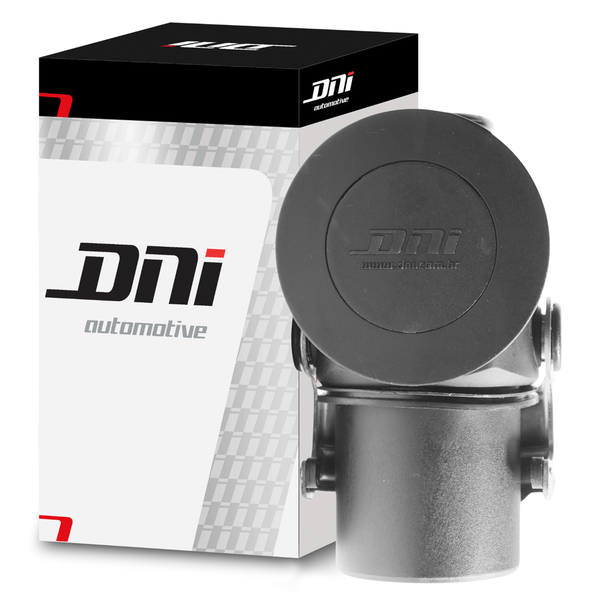

Tomada Elétrica para Engate 15 Polos Macho DNI8399

A Tomada Elétrica DNI8399 é uma conexão redonda de 15 polos macho, desenvolvida para sistemas elétricos de veículos, implementos, reboques e semirreboques que utilizem o padrão ISO 12098.

Com funcionamento bivolt 12V/24V, pode ser utilizada na conexão de diferentes sistemas elétricos, incluindo iluminação, ABS, EBS e rastreador, além de outras aplicações de conexão móvel compatíveis.

Sua estrutura possui acabamento em nylon preto e identificação dos terminais, facilitando a correta instalação e ligação do sistema elétrico.

Destaques

Tomada elétrica redonda para engate.
15 polos.
Conector macho.
Bivolt 12V e 24V.
Padrão ISO 12098.
Aplicável a sistemas de iluminação.
Compatível com sistemas ABS e EBS.
Pode ser utilizada em sistemas de rastreamento.
Corpo em nylon preto.
Terminais identificados por numeração.

Aplicações

A tomada DNI8399 é indicada para realizar a conexão elétrica entre veículos e equipamentos compatíveis com conector macho de 15 polos padrão ISO 12098.

Sistemas Compatíveis

Iluminação.
Sistema ABS.
Sistema EBS.
Rastreadores.
Conexões elétricas móveis.
Reboques e semirreboques compatíveis.
Implementos rodoviários compatíveis.

Atenção: a compatibilidade deve ser confirmada pelo padrão do conector, quantidade de polos, tensão elétrica e disposição dos terminais do equipamento.

Especificações Técnicas

Característica	Especificação
Produto	Tomada elétrica para engate
Código	DNI8399
Formato	Redondo
Quantidade de polos	15 polos
Tipo	Macho
Tensão	12V / 24V
Padrão	ISO 12098
Material	Nylon
Cor	Preto
Dimensões aproximadas	7 x 11,7 x 9,5 cm

Características da Tomada DNI8399

O conector possui construção em nylon preto e acabamento desenvolvido para aplicações elétricas automotivas e rodoviárias.

A presença da numeração nos terminais auxilia na identificação das posições durante a montagem do chicote elétrico.

Norma e Identificação

Padrão ISO 12098.
Gravação de norma DIN.
Numeração para identificação dos terminais.
15 conexões elétricas.
Compatível com sistemas 12V e 24V.

Antes da instalação: confira o esquema elétrico do veículo ou implemento e a numeração de cada terminal. A ligação incorreta pode provocar falhas nos sistemas de iluminação, ABS, EBS ou demais equipamentos conectados.
